產品簡介

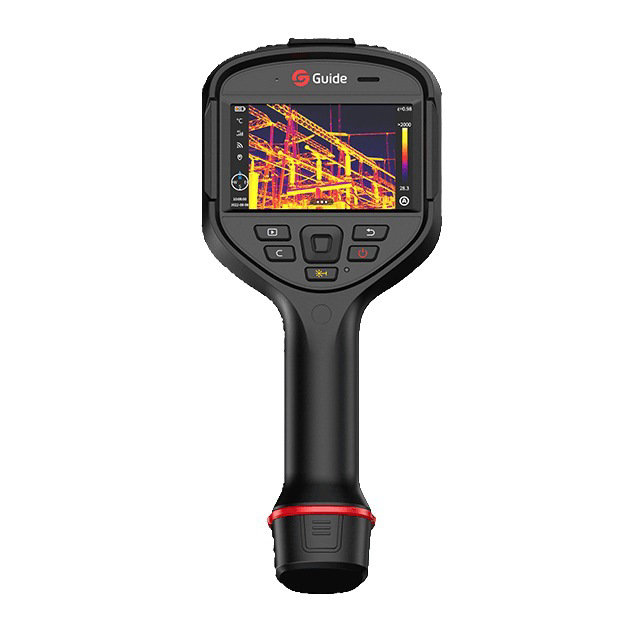

這是一款專為工業領域研發的高精度紅外測溫?zé)嵯駜x。它延續經典的“錘子”造型,內置自研高靈敏度紅外探測器,最高分辨率640x480,搭配1300萬可見光相機,5大對焦模式,幫助用戶直觀查看目標高清圖像及溫度細節。30Hz紅外幀頻,可快速、精準獲取運動目標更多溫度數據,遠超同級別產品。
?
產品特點
多種分辨率:全新一代自研紅外焦平面探測器,最高分辨率640x480
隱患可辨:ASIC專用圖像處理算法,全畫幅像素點細節可辨,隱患看得見
雙光融合:1300萬可見光相機,雙照明燈,支持雙光融合輕松定位故障點
視頻分析:紅外視頻幀頻最高可達30Hz,支持截屏進行溫度分析
高可靠性:抗2米跌落,IP54防水防塵,軍工品質更耐造
高效傳輸:內置4G模塊,可輕松傳圖至云端,遠程即時下載分析
久用如新:可在本機設置中自主選擇OTA在線升級,讓設備保持最佳狀態
?
應用領域?
o?電力檢測
o?冶金石化
o?建筑暖通
o?電子信息
?
技術規格 Specifications
產品型號 | PL210 | PL410 | PL430 | PL610 | PL630 |
圖像和光學 | |||||
探測器類型 | 非制冷氧化釩, 7.5~14μm | ||||
紅外分辨率 | 256×192@12μm | 320×240@12μm | 384×288@12μm | 480×360@12μm | 640×480@12μm |
超分辨率技術 | 支持,?提升至512×384 | 支持,?提升至640×480 | 支持,?提升至768×576 | 支持,?提升至960×720 | 支持,?提升至1280×960 |
NETD | <45mK | <40mK | |||
紅外幀頻 | 30Hz/9Hz | ||||
焦距 | 10.5mm | 17.7mm | |||
視場角 | 25°×19° | ||||
空間分辨率 | 1.70mrad | 1.36mrad | 1.13mrad | 0.91mrad | 0.68mrad |
最小成像距離 | 0.1m | 0.15m | |||
距離系數比 | 588:1 | 735:1 | 885:1 | 1099:1 | 1470:1 |
對焦方式 | 手動/自動/連續自動對焦 | ||||
數字變倍 | 1.1x~8x | 1.1x~10x | 1.1x~16x | 1.1x~20x | |
鏡頭識別 | 自動 | ||||
測量與分析 | |||||
測溫范圍 | 支持自動切檔:-40℃~150℃, 0℃~650℃ | 支持自動切檔: -40℃~150℃, 0℃~650℃, 500℃~2000℃(需加裝高溫鏡頭) | |||
測溫精度 | ±2°C或±2%,?取大值 | ||||
分析對象 | 測溫點/線/區域各5個 | 測溫點/線/區域各8個 | 測溫點/線/區域各10個 | 測溫點/線/區域各12個 | 測溫點/線/區域各16個 |
跟蹤/報警 | 全屏或分析對象最高溫,?最低溫,?平均溫跟蹤;?全屏溫度閾值報警?(支持圖像、語音和閃光燈報警) | ||||
測溫參數 | 發射率,?反射溫度,?目標距離,?濕度,?大氣穿透率,?光學穿透率,?露點 | ||||
其他 | 支持等溫線,?智能描邊,?溫度特征面積測量 | ||||
圖像顯示 | |||||
顯示屏 | 4.3寸LCD觸摸屏?800×480像素 | ||||
數碼相機 | 5MP | 8MP | 13MP | ||
圖像模式 | IR, VIS, MIF, PIP | ||||
圖像調節 | Level Span模式:?自動,?半自動,?手動 | ||||
調色板 | 15種:?白熱,?鐵紅,?北極,?熱鐵,?彩虹2,?彩虹1,?熔巖,?醫療,?描紅,?黑熱,?藍熱,?深褐,?綠熱,?冰火,?琥珀,?自定義 | ||||
功能 | |||||
拍攝 | 拍照/錄像(支持雙光視頻錄制) | 拍照(支持全景拼接)/錄像(支持雙光視頻錄制) | |||
云服務 | 支持 | ||||
其他 | 自定義實體按鍵,?語音全能助手,?智能診斷, OTA升級 | ||||
存儲與傳輸 | |||||
存儲介質 | 本機存儲64G,?外置SD卡(標配64G,?最大支持256G) | ||||
圖片存儲 | Jpg格式(帶溫度數據) | ||||
視頻存儲 | MP4格式(不帶溫度數據),?可同步錄制音頻; Irgd格式(帶溫度數據),?最大30Hz(可選),?可進行溫度分析 | ||||
對外接口 | TYPE-C, SIM卡槽, SD卡槽, 1/4英寸三腳架接口 | ||||
WIFI | 支持,?可連接移動終端進行圖片和實時視頻傳輸 | ||||
移動網絡 | 4G (標配模塊) | ||||
藍牙 | 藍牙5.0,?支持藍牙傳圖(僅安卓手機) | ||||
電源系統 | |||||
電池類型 | 可充電鋰電池 | ||||
電池工作時間 | ≥5小時 | ≥4小時 | |||
充電方式 | TYPE-C?直充;?支持PC/充電寶充電;?支持邊充電邊使用;?座充充電 | ||||
充電時間 | 2.5小時充滿電量的90% | ||||
環境參數 | |||||
工作溫度 | -20℃~50℃ | ||||
儲存溫度 | -40℃~60℃ | ||||
防護等級 | IP54 | ||||
跌落 | 2m跌落 | ||||
認證 | CE, FCC, ROHS,?國家紅外中心試驗,?湖北計量科學院,?濕熱/振動/碰撞/沖擊測試, UN38.3/MSDS電池認證 | ||||
物理參數 | |||||
硬件模塊 | 激光(指示/測距0.1m~40m),?照明燈,?麥克風,?揚聲器,?電子羅盤, GPS | ||||
重量 | ≤1.15KG (含電池) | ||||
尺寸 | (長×寬×高) ?292mm×125mm×125mm | ||||
配套軟件 | PC端:ThermoTools;?手機端:Thermography (iOS/Android) | ||||
標準配置 | 主機?(含鏡頭),?前鏡頭蓋,?后鏡頭蓋,?鋰電池?(2個),?座充,?電源適配器,?連接線(雙頭TYPE-C), TYPE-C轉USB數據線,?網線, TYPE-C轉網口, SD卡(64GB),?腕帶,?肩帶,?硬質便攜箱,?配件清單卡,?快速操作指南,?資料下載卡(分析軟件+用戶手冊),?合格證,?出廠合格證明 | ||||
選配件 | 電池,?選配鏡頭(44°, 15°, 7°,25°),?便攜包,?三腳架,?藍牙耳機,?擴展塢 | 電池,?選配鏡頭(44°, 15°, 7°, 25°,?高溫鏡頭),?便攜包,?三腳架,?藍牙耳機,?擴展塢 | 電池,?選配鏡頭(44°, 15°, 7°, 25°,?高溫鏡頭,?微距鏡頭),?便攜包,?三腳架,?藍牙耳機,?擴展塢 |
?
